Pressostat BP à réarmement automatique

Le pressostat BP à réarmement manuel est utilisé en sécurité tandis que celui à réarmement automatique est utilisé en régulation.

On aura :
                                Consigne = enclenchement
                              Différentiel = enclenchement – coupure
Un pressostat HP est un organe fluidique qui en fonction de la haute pression et de son réglage ouvre ou ferme un contact électrique.

Pressostat HP à réarmement manuel

Il est généralement utilisé en sécurité mais on peut aussi le trouver en régulation de condensation.
Toutefois, on retrouvera toujours :
                Consigne = coupure
              Différentiel = coupure – enclenchement
1°- ROLE :
Le pressostat peut remplir deux fonctions différentes soit comme pressostat de régulation, soit comme pressostat de sécurité.
2°- LE PRESSOSTAT BP DE REGULATION :
Il permet d’assurer le fonctionnement automatique de l’installation en fonction de la pression d’évaporation et de réguler la température de l’enceinte refroidie.
3°- LE PRESSONSTAT BP DE SECURITE :
Il permet de mettre le compresseur à l’arrêt en cas de baisse anormale de la pression d’aspiration et de rétablir le fonctionnement lorsque les conditions sont redevenues normales.
4°- LE PRESSOSTAT HP DE REGULATION :
Il permet d’assurer automatiquement la ventilation du condenseur en fonction des variations de la haute pression.
5°- LE PRESSOSTAT HP DE SECURITE :
Il provoque l’arrêt du compresseur en cas de hausse anormale de la pression de refoulement et de rétablir le fonctionnement lorsque les conditions sont redevenues normales.

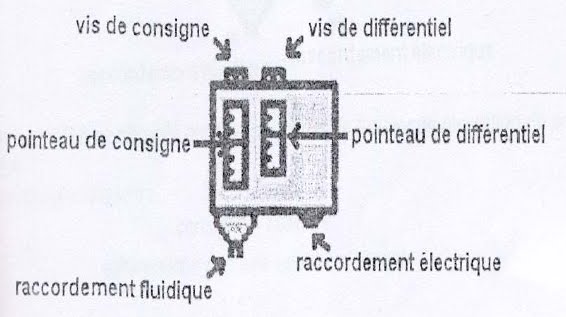

6°- RESLAGE :
Pour le pressostat BP de sécurité : on règle la pression de coupure à 0, 1 bar audessus de la pression atmosphérique.
- Le différentiel entre 1 bar et 2, 4 bars selon l’installation.
- Les méthodes de réglage différent selon la construction du pressostat.
- Pour le pressostat HP de sécurité :
- On règle généralement la pression de coupure à 3 bars au dessus de la
pression de condensation maximum en été, à titre indicatif :
R 12 ; 13 bars
R22 ; 20 bars
R502 ; 19 bars
Le différentiel est de 3 bars pour un réglage correct.
7°- MONTAGE :
- On raccords les pressostat sur la HP ou la BP du compresseur à l’aide d’un capillaire bouclé servant d’amortisseur aux vibrations
- Afin d’éviter une accumulation d’huile dans le tube du pressostat et dérèglement de celui-ci, on le place plus haut que le compresseur.
